Скрытый потолочный и кассетный фанкойлы

Для коммерческих зданий и крупных модернизаций выбор правильного оконечного оборудования HVAC напрямую влияет на зазор потолка, акустический комфорт и бюджет на долгосрочное обслуживание. Инженеры и архитекторы сталкиваются с постоянной необходимостью оптимизировать эти надземные помещения. Вы должны сбалансировать функциональные потребности в охлаждении со строгими целями дизайна интерьера.

Хотя обе системы расположены над занимаемым пространством, выбор между бесканальной кассетой и канальным скрытым блоком фундаментально меняет сроки установки и архитектурный дизайн. Неправильный выбор может привести к тесным потолочным камерам, шумной офисной среде или неприятным трудностям при обслуживании. Вам нужна надежная система, сочетающая эстетику и практичность.

В этом руководстве представлена ​​научно обоснованная параллельная оценка обеих конфигураций. Мы отходим от базовых определений и обращаемся к реальным ограничениям реализации, финансовому планированию и пригодности для конкретного проекта. Вы узнаете, как согласовать свой механический выбор с вашими структурными реалиями.

Ключевые выводы

• Архитектурное влияние: потолочный скрытый фанкойл обеспечивает максимальную эстетику, но требует значительной глубины вентиляционной камеры и тщательной координации воздуховодов.

• Установка и модернизация: Фанкойл кассетного типа упрощает установку и обслуживание, что делает его очень экономичным для помещений открытой планировки и модернизации.

• Распределение воздуха: скрытые блоки позволяют точное, многозонное картографирование воздуха через воздуховоды, тогда как кассеты полагаются на локализованное, разнонаправленное распределение (например, распределение в 4 направлениях).

• Фактор принятия решения: окончательный выбор зависит от компромисса между визуальной интеграцией (скрытый) и доступностью установки/обслуживания (кассетный).

Понимание архитектурных и инженерных основ

Выбор системы отопления, вентиляции и кондиционирования не может происходить в вакууме. Он должен идеально сочетаться с планами отраженных потолков, схемами пожаротушения и строгими акустическими требованиями. Архитекторы проектируют пространства так, чтобы они чувствовали себя открытыми и привлекательными. Менеджерам объектов, наоборот, нужны системы, которые они могут обслуживать быстро. Это напряжение движет всем процессом отбора.

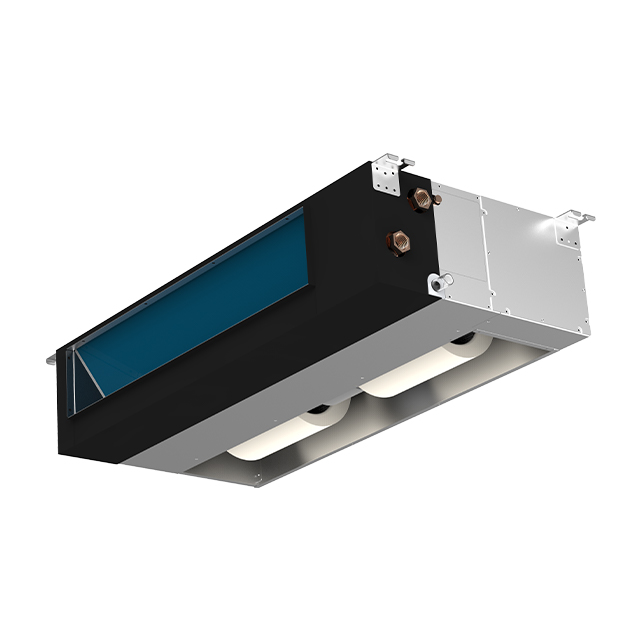

Первой базовой линией является потолочный скрытый канальный FCU . Этот блок полностью скрывается внутри потолочного пространства. Для подачи воздуха используются приточные и возвратные каналы. Жильцы видят только отдельные линейные или квадратные диффузоры. Механическая масса остается совершенно вне поля зрения.

Вторая базовая линия касается кассетного блока. Этот автономный терминал монтируется заподлицо с подвесным потолком. Он втягивает теплый воздух из помещения вверх через центральную решетку. Затем он выталкивает кондиционированный воздух по периметру. Для этого не требуются обширные внешние воздуховоды.

Здесь возникает основной конфликт. Вы должны сбалансировать стремление архитектора к «невидимому» потолку и потребность менеджера объекта в доступном и недорогом обслуживании. Скрытые системы выглядят лучше, но обслуживание обходится дороже. Видимые системы вторгаются в дизайн, но упрощают текущие операции.

Потолочный скрытый фанкойл: производительность и реалии

Скрытые блоки превосходно подходят для дизайнерских сред высокого класса. Они обеспечивают полную визуальную интеграцию в пространство. Вы видите только тонкие архитектурные решетки. Они также обеспечивают превосходную акустическую изоляцию. Фактический источник механического шума находится далеко от диффузора. Воздуховоды естественным образом ослабляют шум двигателя еще до того, как он достигнет помещения.

Гибкость является основным преимуществом потолочного фанкойла скрытого монтажа . Вы можете легко привести в порядок помещения необычной формы. Вы даже можете охладить несколько небольших смежных помещений с помощью одного агрегата. Этого можно достичь, используя разветвленные воздуховоды, которые направляют воздух именно туда, где это необходимо.

Однако риски реализации значительны. Эти устройства требуют строгих минимальных зазоров между потолочными пустотами. Часто вам требуется 250 мм или более в зависимости от требований к статическому давлению. Кроме того, вы сталкиваетесь с большой зависимостью от правильного размера воздуховода. Плохо спроектированные воздуховоды приводят к падению статического давления и недостаточному потоку воздуха.

• Передовой опыт: всегда следуйте рекомендациям SMACNA по проектированию воздуховодов, чтобы минимизировать сопротивление воздуха.

• Проблема установщика: необходимо установить специальные смотровые люки для замены фильтров.

• Распространенная ошибка: не установить дополнительные дренажные поддоны. Скрытые утечки могут привести к катастрофическому повреждению потолка еще до того, как их обнаружат.

Фанкойл кассетного типа: характеристики и реалии

Кассетные системы сияют во время установки и повседневной эксплуатации. Они аккуратно вписываются в стандартные решетчатые потолки коммерческих помещений. Обычно их можно увидеть в форматах плитки 600x600 мм или 900x900 мм. Кассетный фанкойл с 4 потоками обеспечивает предсказуемое и равномерное распределение воздуха на 360 градусов. Этот разнонаправленный бросок идеально работает на открытых пространствах.

Обслуживающий персонал очень ценит эти агрегаты. Вы получаете прямой доступ без инструментов к фильтрам и внутренним компонентам прямо снизу. Экономическая эффективность также значительно повышается. Вы исключаете материальные и трудовые затраты, связанные с использованием листового металла или гибких воздуховодов.

Несмотря на эти преимущества, кассеты несут в себе определенные риски, связанные с внедрением. Они имеют высокий визуальный след. Пластиковая передняя панель всегда видна пассажирам. Кроме того, в большинстве кассет используются насосы для подъема конденсата. Эти насосы создают механический шум и представляют собой явную точку отказа.

• Распространенная ошибка: размещение кассет в сильно разделенных по отсекам местах. Вы не можете легко провести воздух в отдельную комнату. Это противоречит назначению автономной кассеты.

• Передовой опыт: запланируйте плановое тестирование подъемного насоса, чтобы предотвратить неожиданный перелив воды в периоды пикового охлаждения.

Параметры индивидуальной оценки

Финансовые оценки должны учитывать как первоначальные капитальные затраты (CapEx), так и операционные расходы (OpEx). Скрытые системы требуют более высоких первоначальных капитальных затрат. Вы должны оплатить установку, воздуховоды, решетки и специализированную рабочую силу. Тем не менее, они потенциально имеют более длительный срок службы, если защищены внутри хорошо герметизированной камеры. Кассеты имеют более низкие первоначальные капитальные затраты. Тем не менее, они требуют несколько более частого технического обслуживания для очистки приборной панели и проверки подъемного насоса.

Пространство и дорожный просвет создают «штраф пленума». Мы должны объективно сравнивать требования к высоте. Кассеты обычно требуют меньше непрерывного пустого пространства по сравнению с обширной системой воздуховодов. Воздуховоды должны пересекать несущие балки, что требует более глубоких потолков.

С точки зрения управления объектом реалии технического обслуживания сильно различаются. Сравните реальность подъема по простой лестнице, чтобы отсоединить панель кассеты. Сравните это со снятием хрупкой потолочной плитки или отвинчиванием тяжелых панелей доступа, чтобы добраться до скрытого фильтра. Рабочее время быстро накапливается.

Энергетическая эффективность и эффективность воздушного потока также различаются. Вы должны сопоставить статические потери давления в канальной системе с эффективностью прямого броска кассеты. Канальные вентиляторы работают усерднее, проталкивая воздух через ограничительные проходы. Кассеты подают воздух непосредственно в помещение, снижая нагрузку на двигатель вентилятора.

Сравнительная таблица систем

Логика составления короткого списка: какая система подходит для вашего приложения?

Выбор правильного оборудования требует соответствия сильных сторон системы вашей конкретной архитектурной среде. Разные коммерческие сектора требуют разных стратегий обеспечения комфорта.

Когда следует использовать FCU со скрытыми воздуховодами:

1. Роскошное гостеприимство: в гостиничных номерах требуется абсолютная тишина. Эстетика и акустика не подлежат обсуждению.

2. Офисы руководителей. Разделенные корпоративные помещения требуют дискретной подачи воздуха без видимых помех на потолке.

3. Элитное жилье: домовладельцы часто требуют невидимого климат-контроля.

4. Нестандартные потолки: помещения с гипсокартонными или гипсовыми потолками прекрасно сочетаются с линейными щелевыми диффузорами.

Когда следует указывать фанкойл кассетного типа :

1. Коммерческие офисы открытой планировки. Эти помещения выигрывают от широкого и равномерного выхода кассеты.

2. Розничные выставочные залы. В розничных магазинах с высоким товарооборотом необходим легкий доступ для обслуживания над торговым залом.

3. ИТ- и серверные помещения: здесь эффективно работает прямое и разумное охлаждение больших объемов.

4. Проекты модернизации: сохранение существующих потолочных конструкций и минимизация времени простоя является основным критерием успеха.

Умные инженеры часто применяют гибридные подходы. Вы можете использовать скрытые блоки в залах заседаний и вестибюлях, чтобы максимизировать элегантность. Затем вы устанавливаете кассеты в рабочих зонах открытой планировки. Эта стратегия оптимизирует общий бюджет проекта, обеспечивая при этом производительность именно там, где это необходимо.

Заключение

• Признайте основные компромиссы: ни одно подразделение не имеет объективного превосходства. Правильный выбор — это рассчитанный баланс потолочного пространства, бюджетных ограничений и дизайнерского замысла.

• Подтвердите архитектурные ограничения: зафиксируйте требования к высоте потолка и проверьте глубину вентиляционной камеры перед покупкой каких-либо единиц.

• Оцените эксплуатационные возможности. Честно оцените возможности технического обслуживания вашего предприятия. Выбирайте доступные системы, если трудовые бюджеты ограничены.

• Следующее действие: обратитесь к инженеру по системам отопления, вентиляции и кондиционирования воздуха, чтобы выполнить расчеты статического давления для воздуховодов. Попросите их составить карту проекционного расстояния для кассет. Завершите составление спецификации материалов на основе этих точных цифр.

Часто задаваемые вопросы

Вопрос: Что тише: скрытый канальный FCU или кассетный блок?

О: Скрытые устройства обычно тише в занятом пространстве. Механический шум вентилятора и двигателя физически поглощается конструкцией потолка. Сами воздуховоды также поглощают звук до того, как воздух достигнет помещения.

Вопрос: Можно ли установить 4-ходовой кассетный фанкойл в массивный гипсовый потолок?

Ответ: Да, но это требует предельной точности. Вы должны вырезать идеальный проем, чтобы лицевая панель аккуратно перекрывала края. Однако стандартные подвесные потолки остаются наиболее практичным и распространенным вариантом использования кассет.

Вопрос: Требуется ли для обоих агрегатов насос для отвода конденсата?

О: Кассеты почти всегда имеют встроенные подкачивающие насосы из-за их конструкции заподлицо. Скрытые агрегаты часто могут полностью полагаться на самотечный дренаж в зависимости от их размещения в камере статического давления. Это исключает одну потенциальную точку механического повреждения.

Вопрос: Значительно ли различаются эксплуатационные расходы между ними?

О: Потребляемая мощность очень схожа для эквивалентной мощности охлаждения. Однако для канальных агрегатов может потребоваться немного большая мощность двигателя вентилятора для преодоления статического давления внутри воздуховодов. Затраты на оплату труда по плановому техническому обслуживанию обычно ниже для кассетных устройств.
