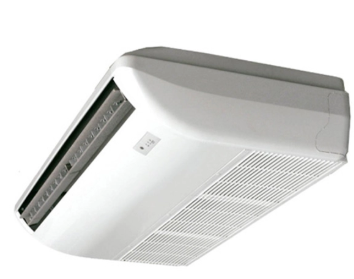

Фанкойл потолочно-напольного типа представляет собой декоративное оконечное устройство для систем отопления, вентиляции и кондиционирования воздуха открытого типа, которое поддерживает три конфигурации установки: подвесную к потолку, напольную и настенную. Ассортимент агрегатов охватывает объемы воздуха от 340 м³/ч до 2380 м³/ч для восьми типоразмеров моделей, что позволяет подобрать производительность для помещений различных размеров. Открытая конструкция корпуса исключает необходимость в подвесном потолке, что делает агрегат подходящим для помещений с ограниченной высотой потолка или там, где установка воздуховодов нецелесообразна. Область применения включает вестибюли отелей, обеденные зоны ресторанов, небольшие офисные помещения, торговые залы и жилые помещения общего пользования, где приемлемы видимые единицы с законченным внешним видом.
Параметр | Единица | МФУ-51ЗДМ | МФУ-68ЗДМ | МФУ-85ЗДМ | МФУ-102ЗДМ | МФУ-136ЗДМ | МФУ-170ЗДМ | МФУ-204ЗДМ | МФУ-238ЗДМ | ||
Источник питания | 220 В, 50 Гц, 1 Ф. | 220 В, 50 Гц, 1 Ф. | 220 В, 50 Гц, 1 Ф. | 220 В, 50 Гц, 1 Ф. | 220 В, 50 Гц, 1 Ф. | 220 В, 50 Гц, 1 Ф. | 220 В, 50 Гц, 1 Ф. | 220 В, 50 Гц, 1 Ф. | |||
Объем воздуха | Высокий | м³/ч | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
Середина | м³/ч | 380 | 515 | 660 | 765 | 1040 | 1280 | 1550 | 1800 | ||
Низкий | м³/ч | 260 | 340 | 430 | 530 | 710 | 860 | 1050 | 1280 | ||
Статическое давление | Па | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Холодопроизводительность (общая, высокая) | W | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12600 | ||
Холодопроизводительность (Разумная, Высокая) | W | 1990 | 2730 | 3174 | 4261 | 5385 | 6746 | 8109 | 9062 | ||
Теплопроизводительность (Высокая) | W | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 18900 | ||
Уровень шума (Высокий, 0Па) | дБ(А) | 39 | 41 | 43 | 45 | 46 | 48 | 50 | 51 | ||
Потребляемая мощность (высокая, 0 Па) | W | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | ||
Объем потока воды | м³/ч | 0.46 | 0.62 | 0.77 | 0.93 | 1.23 | 1.54 | 1.85 | 2.16 | ||
Падение давления воды | кПа | 11.8 | 13.6 | 21 | 23 | 25 | 32 | 33 | 38 | ||
Подключение воды (вход/выход) | в | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ||
Тип катушки | Медная трубка с гидрофильным алюминиевым ребром | Медная трубка с гидрофильным алюминиевым ребром | Медная трубка с гидрофильным алюминиевым ребром | Медная трубка с гидрофильным алюминиевым ребром | Медная трубка с гидрофильным алюминиевым ребром | Медная трубка с гидрофильным алюминиевым ребром | Медная трубка с гидрофильным алюминиевым ребром | Медная трубка с гидрофильным алюминиевым ребром | |||
Максимальное рабочее давление | МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||
Размер дренажной трубы | мм | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ￠26 | ||
Размер устройства (Д×Ш×В) | мм | 905×673×243 | 905×673×243 | 905×673×243 | 1288×673×243 | 1288×673×243 | 1288×673×243 | 1672×673×243 | 1672×673×243 | ||
Вес единицы | кг | 26 | 28 | 30 | 38 | 40 | 42 | 45 | 45 |
Змеевик охлаждения и нагрева состоит из медных трубок с гидрофильными алюминиевыми ребрами. Гидрофильное покрытие ребер уменьшает задержку капель воды на поверхностях ребер во время операции осушения, обеспечивая равномерное прохождение воздушного потока через змеевик. В конфигурации с 2-трубной системой используется один змеевик как для охлаждения охлажденной воды, так и для режима нагрева горячей воды. Змеевик в сборе рассчитан на максимальное рабочее давление 1,6 МПа, что соответствует стандартным диапазонам давления коммерческих систем HVAC. Конфигурация 4-трубной системы с отдельными охлаждающими и нагревательными змеевиками доступна в качестве опции для проектов, требующих одновременного нагрева и охлаждения.
Конструкция центробежного вентилятора обеспечивает поток воздуха на трех скоростях — высокой, средней и низкой — по выбору пользователя. Функция автоматического поворота жалюзи регулирует направление выходящего воздуха по вертикали, распределяя кондиционированный воздух по большей площади помещения. Номинальное значение внешнего статического давления 0 Па указывает на то, что агрегат предназначен для прямой подачи воздуха в помещение без подключения воздуховодов. Уровни шума варьируются от 39 дБ(А) для самой маленькой модели до 51 дБ(А) для самой большой модели при высокой скорости вращения вентилятора.
Внешний корпус имеет закругленные края, что обеспечивает внешний вид установки. В комплект поставки агрегата входит встроенный дренажный поддон для сбора конденсата во время работы в режиме охлаждения, а также дренажная труба диаметром ￠26 мм для подключения линии конденсата. Встроенные водяные клапаны доступны в качестве дополнительной функции, что позволяет сократить количество внешних компонентов трубопровода, необходимых во время установки.
Устройство поддерживает три метода монтажа, подходящие для различных условий размещения. При установке на потолке агрегат размещается под потолочной конструкцией с видимым корпусом, что подходит для помещений без потолочной камеры с подвесным потолком. При напольной установке устройство размещается на полу рядом с внешними стенами, что применимо там, где монтаж на потолок конструктивно недоступен. При настенном монтаже устройство крепится непосредственно к поверхности стены, что позволяет экономить пространство в небольших помещениях.
Стандартные устройства включают в себя инфракрасный пульт дистанционного управления для управления отдельными помещениями с выбором скорости вентилятора, переключением режимов и регулировкой заданного значения температуры. Для централизованного управления объектом устройство поддерживает подключение по интерфейсу Modbus к системам автоматизации зданий, что позволяет осуществлять групповой контроль и мониторинг нескольких блоков в одном объекте.
Фанкойлы потолочно-напольного типа устанавливаются в помещениях, где скрытые канальные системы невозможны из-за ограничений по высоте потолка или ограничений, связанных с ремонтом. Обычное коммерческое применение включает общественные помещения отелей, обеденные залы ресторанов, небольшие и средние офисные помещения, бутики розничной торговли, школьные классы и зоны ожидания в медицинских учреждениях. Модельный ряд из восьми типоразмеров позволяет подобрать вместимость от небольших отдельных офисов до более крупных помещений открытой планировки.
В двухтрубной системе используется один змеевик как для охлаждения, так и для обогрева, переключающийся между режимами по мере изменения температуры воды в системе здания. В 4-трубной системе используются отдельные охлаждающие и нагревательные змеевики, что позволяет индивидуально выбирать агрегат между обогревом и охлаждением независимо от других зон. В качестве опции доступна 4-трубная конфигурация.
Да, устройства поддерживают интерфейс протокола Modbus для подключения к централизованным системам автоматизации здания, что позволяет осуществлять мониторинг и управление в масштабе всего объекта наряду с другим оборудованием HVAC.
Встроенные водяные клапаны являются дополнительным аксессуаром, который можно указать при заказе. При выборе они сокращают объем работ по установке внешних трубопроводов на объекте.
Размер патрубка для слива конденсата ￠26 мм. Монтажники должны сопоставить этот диаметр с системой трубопроводов для отвода конденсата здания.
Каждый блок работает с тремя уровнями скорости вращения вентилятора — высокой, средней и низкой, которые можно выбрать с помощью прилагаемого пульта дистанционного управления. Функция автоматического поворота регулирует направление вертикальной подачи воздуха независимо от настроек скорости вентилятора.
