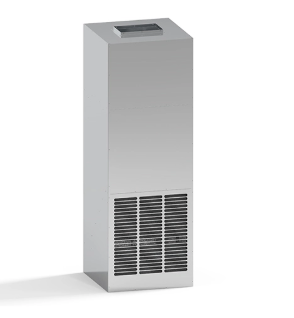

Вертикальный скрытый фанкойл серии DCV-MFP предназначен для напольной вертикальной установки с подачей воздуха сверху. Этот FCU шкафного типа обеспечивает вертикальную подачу воздуха на большие расстояния и обычно используется в тех случаях, когда установка потолочных блоков нецелесообразна. Линейка продукции включает четыре модели с объемами воздуха от 1020 до 2040 м³/ч, удовлетворяющие требованиям к кондиционированию средних и больших помещений.
Корпус агрегата стандартно изготавливается из оцинкованного стального листа без блесток. Лист с алюминиево-цинковым покрытием доступен в качестве дополнительного материала для проектов, требующих повышенной коррозионной стойкости. Вертикальная конструкция шкафа объединяет вентиляторную секцию, теплообменник и дренажный поддон в единый напольный блок. Конфигурация с верхним выпуском направляет приточный воздух вверх, в воздуховоды или непосредственно в кондиционируемое помещение.
Вентиляторный узел крепится болтовыми соединениями к приклепанным конструкционным кронштейнам, что позволяет снимать узел вентилятора и двигателя для обслуживания без демонтажа всего шкафа. Все устройства серии DCV-MFP в стандартной комплектации оснащены бесщеточными двигателями постоянного тока, поддерживающими работу с переменной скоростью и более низким энергопотреблением по сравнению с конфигурациями с двигателями переменного тока с фиксированной скоростью.
В таблице ниже представлены номинальные параметры производительности для моделей 2-трубной системы в линейке вертикальных канальных фанкойлов DCV-MFP.
Параметр | Единица | DCV-MFP-102ВА | DCV-MFP-136ВА | DCV-MFP-170ВА | DCV-MFP-204VA |
Источник питания | - | 220 В, 60 Гц, 1 Ф. | 220 В, 60 Гц, 1 Ф. | 220 В, 60 Гц, 1 Ф. | 220 В, 60 Гц, 1 Ф. |
Объем воздуха (высокий) | м³/ч | 1020 | 1360 | 1700 | 2040 |
Объем воздуха (низкий) | м³/ч | 240 | 320 | 400 | 480 |
Внешнее статическое давление | Па | 60 | 60 | 60 | 60 |
Холодопроизводительность (TH, Макс.) | W | 6300 | 8100 | 10000 | 11500 |
Холодопроизводительность (TH, Макс.) | БТЕ/ч | 21500 | 27640 | 34120 | 39240 |
Холодопроизводительность (ВС, Макс.) | W | 4490 | 5870 | 7100 | 8350 |
Холодопроизводительность (ВС, Макс.) | БТЕ/ч | 15320 | 20030 | 24225 | 28490 |
Холодопроизводительность (ВС, мин) | W | 2200 | 2850 | 3500 | 4050 |
Разумное охлаждение (минимальная скорость) | W | 1300 | 1650 | 2050 | 2350 |
Теплопроизводительность (высокая) | W | 10100 | 13000 | 16000 | 18400 |
Теплопроизводительность (низкая) | W | 3550 | 4550 | 5600 | 6450 |
Уровень шума (высокий, 60 Па) | дБ(А) | 44 | 48 | 52 | 55 |
Входная мощность | W | 190 | 220 | 280 | 440 |
Объем потока воды | м³/ч | 1.07 | 1.38 | 1.71 | 1.96 |
Падение давления воды | кПа | 27 | 30 | 35 | 40 |
Подключение воды (вход) | - | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" |
Подключение воды (выход) | - | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" | ЗГ3/4" |
Тип катушки | - | Гидрофильное алюминиевое ребро из медной трубки | Гидрофильное алюминиевое ребро из медной трубки | Гидрофильное алюминиевое ребро из медной трубки | Гидрофильное алюминиевое ребро из медной трубки |
Размер дренажной трубы | мм | Φ26 | Φ26 | Φ26 | Φ26 |
Размеры (Д×Ш×В) | мм | 506×508×2005 | 506×508×2005 | 608×508×2005 | 608×508×2005 |
Вес нетто | кг | 75.6 | 75.6 | 82.8 | 82.8 |
Эта серия вертикальных канальных фанкойлов предназначена для широкого спектра коммерческих и промышленных применений. Его часто используют для торговых центров, вестибюлей отелей, больших офисных этажей, выставочных залов и жилых помещений, где недостаточно потолочного пространства или прокладка воздуховодов сверху нецелесообразна. Шкаф можно установить как систему воздуховодов, подключенную к приточным воздуховодам, или как блок без воздуховодов, подающий воздух непосредственно через верхнюю выпускную решетку.
Несколько вариантов конфигурации поддерживают требования конкретного проекта. С этой серией агрегатов совместимы как 2-трубные, так и 4-трубные гидравлические системы. Электрический нагреватель может быть установлен на заводе для дополнительной мощности обогрева. Запорные клапаны и модулирующие регулирующие клапаны могут быть встроены в шкаф на заводе. В сборе змеевика теплообменника используются гибкие соединительные трубки из нержавеющей стали, которые можно отсоединить, открутив четыре винта и ослабив центральную муфту, что упрощает снятие змеевика для обслуживания.
Устройство должно быть установлено на ровной поверхности пола, способной выдержать рабочий вес. Со стороны обслуживания необходимо обеспечить свободное пространство для доступа к катушке и двигателю. Верхнее выпускное отверстие соединяется с приточным воздуховодом с помощью стандартных фланцевых соединений. Соединения водопроводных труб расположены на стороне агрегата и должны быть установлены с запорными клапанами для будущего обслуживания. Линия слива конденсата требует надлежащего наклона, чтобы обеспечить дренаж под действием силы тяжести из дренажного поддона.
Доступ к узлу вентилятора и двигателя можно получить, сняв прикрученные болтами монтажные кронштейны вентилятора без полной разборки шкафа. Змеевик теплообменника можно снять, открутив четыре крепежных винта и отсоединив гибкую муфту из нержавеющей стали между змеевиком и неподвижным трубопроводом. Воздушные фильтры следует проверять и очищать с периодичностью, определяемой уровнем запыленности на объекте. Ребра змеевика требуют периодической очистки для поддержания номинальных характеристик теплопередачи.
В двухтрубной системе используется один контур змеевика, в котором циркулирует либо охлажденная, либо горячая вода, переключаясь между режимами охлаждения и обогрева в зависимости от сезонности работы. В 4-трубной системе используются отдельные контуры охлаждающего и нагревательного змеевиков, что позволяет одновременно использовать нагрев и охлаждение для управления отдельными зонами. Серия DCV-MFP поддерживает оба типа систем.
Да. Вертикальный фанкойл можно установить как неканальный блок, подавая кондиционированный воздух непосредственно через верхнее отверстие в помещение. Для систем с воздуховодами номинальное внешнее статическое давление 60 Па позволяет использовать короткие участки воздуховодов с регистрами подачи. Общее внешнее сопротивление воздуховодов не должно превышать номинальное статическое давление для поддержания расчетного воздушного потока.
Запорные клапаны и модулирующие регулирующие клапаны доступны в качестве опций, устанавливаемых на заводе. Они не входят в стандартную конфигурацию базового блока. Тип, размер и тип управляющего сигнала клапана должны быть указаны во время заказа, чтобы соответствовать требованиям системы управления проектом.
