Фанкойл DC3-MFP-85WA-K с тонким дизайном потолка и скрытым каналом типа K

5 0 Отзывы
Этот тонкий канальный фанкойл в стиле K, специально разработанный для жилых и легких коммерческих помещений с ограниченным пространством под потолком, имеет высоту корпуса 200 мм и подходит для стандартных напольно-потолочных узлов. Пластиковое колесо центробежного вентилятора снижает рабочий шум всего до 43 дБ, а дополнительные двигатели EC/DC обеспечивают повышенную энергоэффективность для роскошных квартир и жилых комплексов. Реверсивное левое/правое подключение воды и настраиваемые коробки возврата воздуха уменьшают количество вариантов установки, что делает это устройство предпочтительным выбором для монтажников систем отопления, вентиляции и кондиционирования воздуха, работающих над крупногабаритными жилыми проектами с жесткими допусками к потолкам.
штат:
Количество:
  • DC3-MFP-85WA-К

  • MECO

Обзор фанкойла DC3-MFP-85WA-K и основные характеристики

DC3-MFP-85WA-K — это узкопрофильный потолочный фанкойл скрытого монтажа, предназначенный для установки в условиях ограниченного вертикального потолочного пространства. Благодаря толщине корпуса 200 мм этот блок помещается в узкие потолочные полости, подавая кондиционированный воздух через воздуховоды. Он принадлежит к линейке FCU с тонкими воздуховодами серии K, которая охватывает объемы воздуха от 510 до 1360 м³/ч в различных вариантах модели.

Проектирование и строительство

Устройство имеет низкопрофильный прямоугольный корпус, предназначенный для горизонтального потолочного монтажа. Левое и правое соединения водопроводных труб являются реверсивными, что обеспечивает гибкость установки на месте. Короб возврата воздуха входит в стандартную комплектацию, при этом доступны несколько вариантов стилей возврата воздуха в соответствии с требованиями проекта. Поддон для слива конденсата встроен в основание агрегата, а насос для слива конденсата можно добавить в качестве дополнительного аксессуара для применений, где самотечный дренаж невозможен.

Конфигурация основного компонента

В этом фанкойле используются пластиковые центробежные вентиляторные колеса для снижения рабочего шума. Теплообменник состоит из медных трубок и гидрофильных алюминиевых ребер, что облегчает передачу тепла и удаление влаги. В качестве опций доступны как ЕС, так и двигатели постоянного тока, что позволяет разработчикам выбрать тип двигателя, который соответствует требованиям их системы управления и целям энергоэффективности.

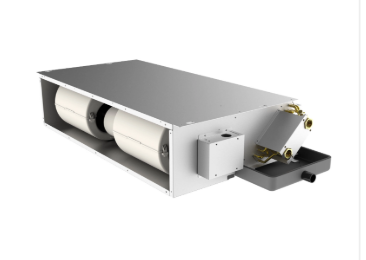

DC3-MFP-85WA-К

DC3-MFP-85WA-K Технические характеристики и характеристики производительности

Параметр

Ценить

Модель

DC3-MFP-85WA-К

Объем воздуха

850 м³/ч

Статическое давление

12 Па (30 Па опционально)

Охлаждающая способность

2950 Вт

Тепловая мощность

4650 Вт

Уровень шума (при 12 Па)

43 дБ

Потребляемая мощность (при 12 Па)

44 Вт

Объем потока воды

0,79 м³/ч

Соединение водяной трубки (вход)

ЗГ3/4"

Соединение водяной трубки (выход)

ЗГ3/4"

Применение потолочного скрытого FCU и пригодность проекта

Типичные условия установки

Этот тонкий канальный фанкойл подходит для коммерческих и жилых зданий с ограниченной глубиной потолочной камеры. Общие области применения включают гостиничные номера, офисные помещения, жилые квартиры, больничные палаты и небольшие торговые точки. Скрытая установка сохраняет эстетику внутреннего потолка, а канальная конфигурация обеспечивает распределенную подачу воздуха через несколько приточных воздухораспределителей.

Дополнительные конфигурации

Доступно несколько вариантов адаптации устройства к конкретным требованиям проекта. Бесщеточные двигатели EC/DC могут быть установлены вместо стандартных двигателей переменного тока для регулирования скорости и снижения энергопотребления. Насос для подъема конденсата доступен в качестве опции, устанавливаемой на заводе или на месте. Стиль короба возвратного воздуха можно настроить в соответствии с планировкой воздуховодов. Во всей линейке продукции серии K поддерживаются как двухтрубные, так и четырехтрубные конфигурации системы.

Руководство по установке и техническому обслуживанию фанкойлов канального типа

Рекомендации по установке

Должен быть обеспечен достаточный доступ для обслуживания со стороны агрегата, где расположены соединения воды и электрическая коробка. Реверсивная конструкция подключения воды позволяет использовать как левостороннюю, так и правостороннюю разводку трубопроводов. Агрегат должен быть установлен ровно, чтобы обеспечить надлежащий отвод конденсата. При использовании конфигурации с высоким статическим давлением 30 Па конструкция воздуховодов должна учитывать доступное внешнее статическое давление для достижения номинального расхода воздуха.

Точки планового обслуживания

Пластиковые колеса вентилятора и дренажный поддон следует периодически проверять, чтобы предотвратить накопление пыли и рост микробов. Воздушные фильтры, если они установлены, требуют регулярной очистки или замены в зависимости от условий на объекте. Поверхности змеевика должны быть очищены от мусора для поддержания эффективности теплопередачи. Подшипники двигателя постоянно смазаны и не требуют периодической замены смазки при нормальных условиях эксплуатации.

Часто задаваемые вопросы

Какая минимальная глубина потолка необходима для установки?

Толщина корпуса устройства составляет 200 мм. Монтажникам следует предусмотреть дополнительный зазор для соединений воздуховодов, изоляции и линии слива конденсата. Для стандартных установок рекомендуется минимальная глубина камеры около 250 мм.

Можно ли использовать этот агрегат как с системами отопления, так и с системами охлаждения?

Да. Фанкойл поддерживает как двухтрубные, так и четырехтрубные гидравлические системы. В двухтрубных конфигурациях агрегат работает либо в режиме охлаждения, либо в режиме обогрева в зависимости от температуры подаваемой воды. Четырехтрубные установки обеспечивают возможность одновременного нагрева и охлаждения с помощью отдельных контуров змеевика.

Совместима ли конфигурация двигателя постоянного тока с системами управления зданием?

Варианты двигателей постоянного тока и ЕС поддерживают внешние сигналы управления скоростью, что обеспечивает интеграцию с системами автоматизации зданий и управления энергопотреблением. Спецификации интерфейса управления должны быть подтверждены во время заказа, чтобы соответствовать протоколам управления проектом.
