Потолочный и напольный фанкойл скрытого типа MFP-102TA

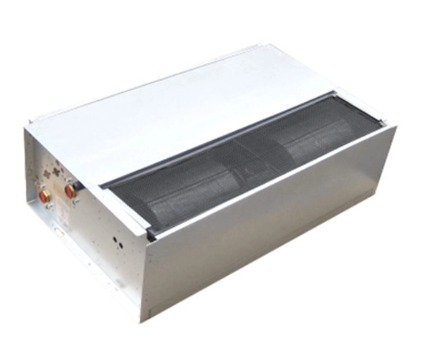

Обзор скрытого фанкойла MFP-102TA

MFP-102TA — это фанкойл скрытого типа, предназначенный для потолочной и напольной установки в рамках универсальной линейки фанкойлов MECO. Это устройство, разработанное на основе отзывов полевых приложений и повторяющихся инженерных обновлений, поддерживает конфигурации воздушного потока как вверх, так и вперед, чтобы соответствовать различным планировкам помещений и конструкциям воздуховодов. При толщине корпуса 246 мм агрегат помещается в ограниченном пространстве под потолком или под окном, сохраняя при этом скрытый визуальный профиль.

Эта модель предназначена для проектов коммерческих закупок, в которых эстетика интерьера и использование пространства имеют первостепенное значение. Его можно устанавливать под окнами, в стенах или в углублениях за декоративными панелями, что позволяет интегрировать его с различными схемами дизайна интерьера. MFP-102TA принадлежит к серии продуктов с диапазоном расхода воздуха от 340 м³/ч до 2380 м³/ч для всех доступных моделей, что обеспечивает возможность выбора размеров помещений различной площади.

Технические характеристики потолочного фанкойла MFP-102TA

Особенности конструкции и конструкции фанкойла MFP-102TA

Тонкий профиль для ограниченного пространства для установки

Толщина корпуса MFP-102TA составляет 246 мм, что позволяет устанавливать его в неглубоких потолочных полостях или под подоконниками, где вертикальный зазор ограничен. Скрытая конструкция размещает весь блок за готовыми поверхностями, и после установки видны только подающая и возвратная решетки.

Варианты конфигурации двойного воздушного потока

Эта модель производится в двух конфигурациях выпуска воздуха: восходящий поток воздуха для потолочного воздуховода и прямой поток воздуха для установки под окном или по периметру. Покупатели могут выбрать конфигурацию, соответствующую расположению их воздуховодов, на этапе закупки, а не модифицировать устройства на месте.

Выбираемые номинальные значения статического давления

Устройство доступно с внешним статическим давлением 12 Па или 30 Па. Версия на 12 Па подходит для систем с прямым выпуском воздуха с минимальным количеством воздуховодов, а версия на 30 Па подходит для коротких участков воздуховодов и нескольких выпускных ответвлений. Оба варианта имеют одинаковые размеры шасси для единообразного планирования установки.

Реверсивное соединение водопровода

Гидравлические соединения могут быть сконфигурированы для доступа к трубопроводам как с левой, так и с правой стороны. Такая обратимость снижает ограничения при установке при координации с существующими стояками трубопроводов здания и обеспечивает единообразное складирование единиц в проектах с различной планировкой помещений.

Удобная компоновка компонентов

Внутренние компоненты расположены с возможностью разборки с передней стороны устройства, что позволяет заменять фильтр и проводить текущее обслуживание, не снимая весь корпус с потолка. Такая конструкция сокращает трудозатраты, необходимые для планового обслуживания в течение жизненного цикла оборудования.

Сценарии применения систем контроля микроклимата в коммерческих помещениях

Скрытый фанкойл MFP-102TA предназначен для использования в различных типах коммерческих и институциональных зданий. Конференц-залы, гостевые коридоры отелей, периметры офисов и зоны ожидания в медицинских учреждениях обычно используют эту модель, когда видимый внутренний блок противоречит требованиям дизайна интерьера.

Для торговых помещений и вестибюлей, где эстетика потолка имеет большое значение, метод встраиваемой установки сохраняет визуальную непрерывность плоскости потолка. Спортивные сооружения и многофункциональные залы также используют агрегаты этой серии, выбирая модели с более высоким расходом воздуха в диапазоне от 340 м³/ч до 2380 м³/ч, чтобы соответствовать нагрузке на людей.

Установка и обслуживание проектов коммерческих закупок

Гибкость установки

Устройство поддерживает три способа монтажа: установка под подоконником, встраиваемая в стену установка и встраиваемая в потолок установка с декоративной отделкой панелями. Монтажные кронштейны и ориентация дренажного поддона соответствующим образом регулируются во время установки. Дренажный трубопровод должен иметь необходимый наклон для отвода конденсата, как и во всех гидравлических фанкойлах.

Регулярные процедуры технического обслуживания

Стандартное техническое обслуживание включает периодическую проверку и очистку фильтра, промывку дренажного поддона и проверку поверхности змеевика. Поскольку доступ к передней панели и внутренним компонентам возможен без полного снятия устройства, группы технического обслуживания могут выполнять запланированные задачи за более короткое время на месте. Сменные фильтры и изнашиваемые детали соответствуют универсальной платформе фанкойлов MECO, что упрощает учет запасных частей для групп управления объектом.

Часто задаваемые вопросы о фанкойле MFP-102TA

В чем разница между версиями со статическим давлением 12 Па и 30 Па?

Конфигурация 12 Па предназначена для установок, в которых воздух из агрегата разряжается непосредственно в помещение или через очень короткий воздуховод. Конфигурация 30 Па выбирается, когда дополнительные воздуховоды, диффузоры или компоненты фильтрации создают сопротивление воздушному потоку. Указание правильного статического давления гарантирует, что агрегат подает номинальный объем воздуха на терминалы.

Можно ли изменить направление воздушного потока после установки?

Нет. Восходящий и прямой поток воздуха представляют собой версии заводской конфигурации с разными выпускными отверстиями и внутренней геометрией. Направление не может быть изменено в поле. Покупатели должны подтвердить необходимую конфигурацию во время размещения заказа.

Подходит ли MFP-102TA для работы в условиях повышенной влажности?

В комплект поставки данного устройства входит стандартный дренажный поддон для сбора конденсата. Для применений с постоянно высокими нагрузками по влажности инженеры предприятия должны сверить емкость конденсата с расчетными скрытыми нагрузками и рассмотреть варианты изолированного дренажного поддона, если таковые имеются. Для всех гидравлических фанкойлов требуются дренажные линии с правильным уклоном и ловушками.

Каковы сроки выполнения заказов на коммерческие закупки?

Время выполнения зависит от количества заказа и выбранных опций конфигурации. Устройства стандартной конфигурации обычно доступны в рамках стандартных производственных циклов. Покупателям, координирующим запланированные строительные проекты, рекомендуется подтвердить сроки поставки на этапе предложения.
