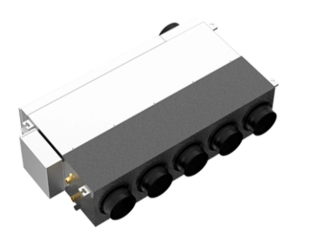

Тихий канальный фанкойл среднего статического давления DC-MFP-238MAW

Обзор канального фанкойла DC-MFP-238MAW

DC-MFP-238MAW — это канальный фанкойл среднего статического давления производства MECO. Этот блок, построенный на закрытой конструкции шасси, обеспечивает внешнее статическое давление 75 Па, что позволяет распределять воздуховод по более длинным участкам воздуховодов и нескольким выпускным терминалам. Модель с номинальным расходом воздуха 2380 м³/ч рассчитана на большие внутренние помещения, где требуется распределенный поток воздуха через потолочные воздуховоды, а не прямой выброс.

Это устройство предназначено для проектов коммерческих закупок, включая офисы открытой планировки, торговые залы, конференц-залы и общественные помещения гостиничного бизнеса. Его скрытая установка на потолке сохраняет внешний вид готового потолка, а средний номинал статического давления поддерживает расположение воздуховодов, которые проходят вокруг структурных элементов и обслуживают несколько зон помещения из одного устройства.

Эксплуатационные характеристики фанкойла DC-MFP-238MAW

Особенности конструкции и конструкции фанкойла среднего статического давления

Закрытое шасси с внешним статическим давлением

В устройстве используется полностью закрытая конструкция корпуса, что обеспечивает его внешнее статическое давление 75 Па. Такое номинальное давление позволяет агрегату проталкивать воздух через протяженные сети воздуховодов, включая ответвленные воздуховоды, коленчатые переходы и приточные диффузоры, не падая ниже расчетного расхода воздуха на терминалах.

Вентиляторное колесо большого диаметра в сборе

Установка оснащена крыльчаткой вентилятора большого диаметра, способной перемещать 2380 м³/ч воздуха при номинальном статическом давлении. Узел вентилятора и двигателя установлен внутри закрытого шасси, при этом впускная и выпускная секции спроектированы так, чтобы уменьшить турбулентность при движении воздуха со стороны возврата в воздуховод.

Дополнительная конфигурация электрического нагревателя

Электрический нагревательный элемент доступен в качестве опции, устанавливаемой на заводе, для проектов, требующих дополнительной мощности нагрева сверх мощности водяного змеевика. Эта опция выбирается при заказе и интегрируется в путь воздушного потока агрегата во время производства.

Возможность забора свежего воздуха

Конструкция установки предусматривает подачу наружного свежего воздуха в поток приточного воздуха. Это позволяет фанкойлу обрабатывать как рециркулируемый воздух в помещении, так и часть вентиляционного воздуха, удовлетворяя требования к качеству воздуха в помещении в коммерческих целях. Объем забора свежего воздуха определяется конструкцией воздуховода и имеющимся запасом статического давления.

Дополнительные круглые розетки

Круглые выпускные патрубки предлагаются в качестве альтернативной конфигурации выпускных отверстий для проектов, использующих круглые воздуховоды. Этот вариант снижает потребность в переходных фитингах с прямоугольного на круглый участок и может упростить координацию установки воздуховодов.

Сценарии применения канальных систем распределения воздуха

Фанкойл среднего статического давления DC-MFP-238MAW используется в ряде коммерческих и промышленных объектов, где требуется канальное распределение воздуха. В офисах открытой планировки эта модель используется для подачи кондиционированного воздуха через потолочные воздуховоды, при этом приточные диффузоры располагаются в зависимости от количества людей.

Торговые площади и аренда торговых центров также используют этот тип помещений, когда отдельные витрины требуют независимого зонирования при сохранении единой эстетики потолка. Для помещений с нестандартной планировкой, например, L-образной или U-образной планировкой, канальная конфигурация позволяет располагать приточные розетки независимо от местоположения устройства, гарантируя, что воздушный поток достигнет всех зон, где находятся люди.

Гостиничные коридоры, конференц-залы и образовательные здания являются дополнительными областями применения. Скрытый метод установки соответствует требованиям дизайна интерьера, а объем воздуха 2380 м³/ч и статическое давление 75 Па обеспечивают достаточную производительность для зон с умеренной и высокой нагрузкой.

Монтаж и обслуживание проектов коммерческого строительства

Координация воздуховодов

Устройство предназначено для горизонтального потолочного монтажа. Размер соединений воздуховодов соответствует размеру выпускного отверстия агрегата. Монтажники должны обеспечить правильную поддержку и герметизацию воздуховодов во избежание утечки воздуха, которая может снизить эффективный поток воздуха на терминалах. При расчете общего сопротивления системы при планировке воздуховодов следует учитывать внешнее статическое давление 75 Па.

Вопросы доступа к услугам

Панели доступа для технического обслуживания должны быть установлены на потолке под агрегатом для замены фильтра, осмотра катушки и обслуживания двигателя. Команды управления объектом должны планировать места доступа на этапе проектирования, поскольку для агрегатов, установленных над готовыми потолками, требуются сервисные отверстия в пределах досягаемости секций вентилятора и теплообменника.

Требования к гидравлическому соединению

Установка работает с гидравлическим контуром змеевика, по которому подается охлажденная или горячая вода. Номинальный расход воды составляет 2,37 м³/ч при перепаде давления в змеевике 40 кПа. Конструкция трубопроводов должна соответствовать этим значениям, чтобы обеспечить достижение агрегатом номинальной холодо- и теплопроизводительности.

Часто задаваемые вопросы о канальном фанкойле DC-MFP-238MAW

Что означает статическое давление 75 Па для проектирования воздуховодов?

Номинальное внешнее статическое давление 75 Па указывает на давление, которое вентилятор может создать, преодолевая сопротивление воздуховодов, фитингов, диффузоров и фильтров. Проектировщики воздуховодов рассчитывают общую потерю статического давления в распределительной системе и проверяют, не превышает ли она этот номинал. Превышение номинального статического давления приведет к снижению фактического расхода воздуха ниже номинального значения 2380 м³/ч.

Можно ли подключить свежий воздух напрямую к этому устройству?

Да, устройство предназначено для подключения воздуховода свежего воздуха на обратной стороне пути воздушного потока. Объем подаваемого наружного воздуха зависит от остаточного запаса статического давления после учета потерь в приточном воздуховоде. Проектировщикам следует сбалансировать требования к вентиляции и доступное давление вентилятора.

Входит ли электрический нагреватель в стандартную комплектацию?

Нет, электрический нагреватель является дополнительной конфигурацией, заказываемой отдельно. Стандартные агрегаты поставляются только с водяным змеевиком для охлаждения и обогрева. В проектах, требующих резервного электрического отопления, при закупке следует указать вариант электронного нагревателя.

Как измеряется уровень шума?

Коэффициент шума 58 дБ соответствует номинальным условиям эксплуатации на корпусе установки. Установленные уровни шума в жилых помещениях варьируются в зависимости от длины воздуховода, материалов облицовки и выбора диффузора. В акустически чувствительных проектах следует добавлять глушители воздуховодов или секции воздуховодов с облицовкой, как того требует спецификация проекта.
